CNC tokarilica s jednim vretenom naziva se jednokrilna tokarilica. S druge strane, tokarski stroj s više vretena ima šest do osam vretena koja rade istovremeno. Priloženo s knjižnicom za utovar ili knjižnicom za učitavanje šipki za pružanje kružnih materijala za te praznine i CNC praznine. Spojen je na tokarski stroj pomoću cijevi ili teleskopske cijevi instalirane na konjskoj stolici. Ovo je sustav utovara ili sustav protoka materijala.

Alat za rezanje pomiče se duž tri odvojene osi kako bi glodao dio koji obrađujete: straga prema naprijed, sa strane na stranu i gore i dolje.

Alat za rezanje može se fiksirati vodoravno ili okomito i zakretati prilikom obrade obratka. Možete ga koristiti za glodanje utora, izravnavanje površina, bušenje i rupe za slavine te rezanje oštrih rubova.

● Uvozni NSK ležajevi, THK linearni vođice, visoka preciznost i dug vijek trajanja.

● Potpuno obrađeno uljno hlađeno električno vreteno, bez hlađenja mrtvim kutom pri velikim brzinama.

● Ovaj stroj prihvaća apsolutni rad, nema potrebe za vraćanjem i isključivanjem na početnu točku, čime se štedi vrijeme i rad.

● Troosni alatni stroj, prikladan za jednostrani rad velikom brzinom.

● Zbog poboljšanja softvera, točnost stroja je poboljšana, a vrijeme ciklusa skraćeno.

● Kupci mogu odabrati vrstu vodilice ili tip čahure bez grma ovisno o prikladnosti komponente.

Parametar

Artikal		ZR20-3
Strojna obrada	Maksimalna veličina materijala mm	Φ20 mm
	Maks. Promjer obrade pomoćnog vretena	Φ20 mm
	Maksimalna duljina obrade odjednom	180 mm
	Maks. Promjer bušenja glavnog vretena	Φ10 mm
	Promjer točenja glavnog vretena	M10
	Bočni rotacijski alat najveći promjer bušenja	Φ8 mm
	Bočni rotacijski alat najveći promjer točenja	M6
Vreteno	Brzina glavnog vretena	10 ～ 8000 o/min
	Brzina pomoćnog vretena	10 ～ 8000 o/min
	Indeksiranje min. Glavnog i pomoćnog vretena C osi	0.001°
	Promjer glavnog vretena	Φ22 mm
	Travalna udaljenost osi Z glavnog vretena	280
	Tolerancija istjecanja vretena	≤0,004 mm
	X/Y/Z ponovljena točnost	≤0,002 mm
	Točnost pozicioniranja X/Y/Z	≤0,003 mm
Sustav	Vrsta sustava	Tajvan SYNTEC 20TA
	Kontrolirana os	3
	Jedinica za minimalno podešavanje	0,001 mm
	Brza brzina hranjenja	24m/min
	LCD	Zaslon u boji
Alat	OD alat glavnog vretena	5 komada (12 mm x 12 mm)
	Okretni alat za bočno glodanje	2 komada ER11+2 ER16
	Alat za pričvršćivanje prednjeg dijela vretena	4 komada × ER16
Motor	Snaga glavnog vretena	3,7KW
	Nazivna snaga servo motora	0,75 kW
	Nazivna snaga rotacijskog alata sa bočnim glodanjem	0,75 kW
	Snaga pumpe za hlađenje	0,22KW
	Snaga pumpe za podmazivanje	24W
-	Kapacitet napajanja	11kw
	Visina glavnog vretena	1060
	Veličina stroja (DŠV)	1720X1040X1690
	Tlak zraka	Iznad 0r jednako je 0,4MPa
	N.W.	1300 kg

Glavna marka dodatne opreme i mjesto podrijetla

Ime	Podrijetlo i marka
Operativni sustav	Tajvan SYNTEC
Spinlde i vozač	Električno vreteno za hlađenje uljem/pokretač Syntec
Ležaj	Japan NSK
Vodilica	Japan THK
Vijak za vođenje	Japan THK
Servo motor	Tajvan SYNTEC
Vozač motora	Tajvan SYNTEC
Električne komponente	Njemačka Schneider
Sustav maziva	Japan Herg
Relej	Japan Omron
Prekidač za hod	Japan Omron
Magnetski ventil	Tajvanska zračna oznaka

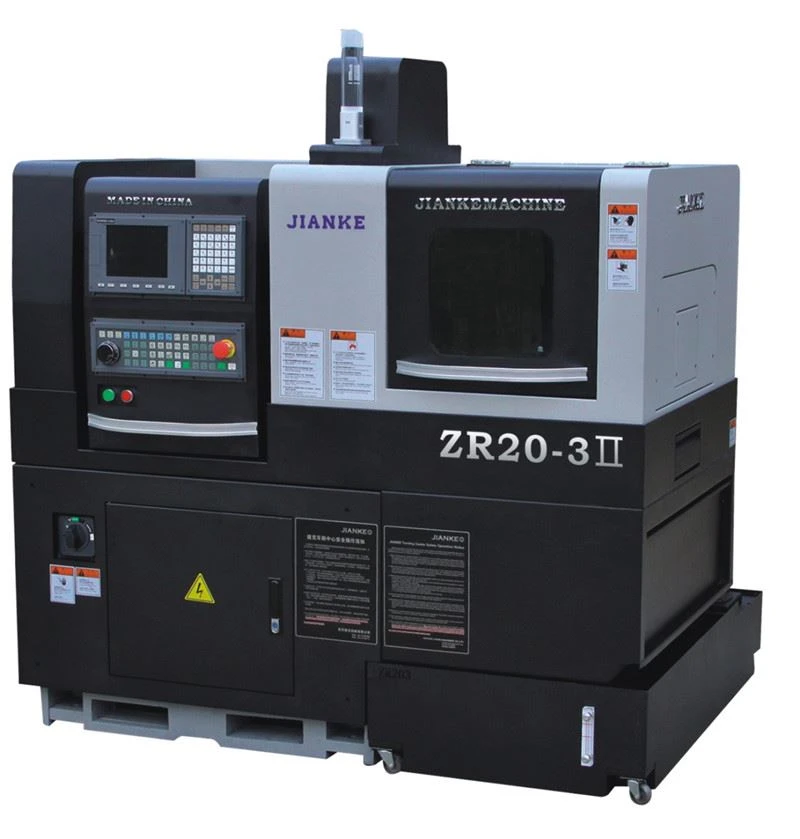

Švicarski CNC tokarilni stroj s jednim vretenom ZR20-3II

Sustav	Tajvan Syntec	Syntec21TB-H
	Upravljački kanal	Jedan kanal
	Minimalna jedinica za podešavanje	0,001 mm
	Najveća brzina kretanja	24 m/min
Sposobnost obrade	Maksimalni promjer obrade	20 mm
	Maksimalna duljina uvlačenja materijala odjednom	S vodilicom	90 mm
		Bez vodilice	1: 2.5D （Promjer: duljina）
	Maks. Promjer bušenja glavnog vretena	Aksijalni	Φ10 mm
	Maks. Promjer vretena glavnog vretena	Aksijalni	M8
	Dubina bušenja glavnog vretena	Aksijalni	40 mm
	Maks. Promjer bušenja rotacijske glave	Radijalni	Φ10 mm
	Rotacijska glava max dia.	Radijalni	M8
Alati	Raspored alata	Alati s dva reda s obje strane
	Alat za okretanje glavnog vretena	5 komada	12X12 mm
	Rotacijska glava sa glavnog vretena	4 komada	2 ER11+2 ER16
	Fiksni držač alata na kraju glavnog vretena	4 komada	ER11/ER16
Glavno vreteno	Vrsta glavnog vretena	Ugrađeno električno glavno vreteno za hlađenje uljem
	Brzina glavnog vretena	8000 o/min
	Indeksiranje glavnog vretena	0.001°
	Glavno vreteno kroz cijelu promjer	22 mm
	Visina središta glavnog vretena	990 mm
Snaga motora	Snaga glavnog vretena	3,7 kw
	Snaga motora bočne rotacijske glave	0,75 kW
	Brzina okretanja bočne glave	6000 o/min
	Broj pomične osi	3 osi	X, Y, Z
	Snaga motora pomične osi	0,75 kW
Drugi	uređaj prijemnik dijelova	Kratki dijelovi	Teleskopski prijemnik
		Dugi dijelovi	Teleskopski uređaj za držanje
	Napajanje strujom	10,5 kW
	Tlak zraka	Iznad 0,4MPa
	Zapremina rezervoara za ulje	175L
	Veličina struga	1,65mx1,4mx1,7m
	Težina tokarilice	1785 kg

Konfiguracija stroja

Ime	Marka	Područje dobavljača
Operativni sustav	SINTEC	Kina Tajvan
Vreteno i pogon	Električno vreteno za hlađenje uljem/pokretač Syntec	Kina Tajvan
Ležaj	NSK	Japan
Vodilica	THK/Rexroth	Japan/Njemačka
Kuglasti vijak	HVALA	Japan
Servo motor	SINTEC	Kina Tajvan
Vozač motora	SINTEC	Kina Tajvan
Električne komponente	schneider	Njemačka
Sustav maziva	Herg	Japan
Relej	Omron	Japan
Ograničeni prekidač	Omron	Japan
Elektromagnetski ventil	Zračna oznaka	Kina Tajvan

Dodatni pribor

Opcija Stavka	Preporučena marka
Rotirajuća čahura za vođenje	Nanjing Jianke
Automatski ulagač šipki	Suzhou IEMCA
čahura/čahura vodilica	Sichuan H& B
Automatski transporter strugotine	Suzhou (LNS)
sakupljač uljne magle	Fujian Haosheng
Pumpa visokog pritiska	Kunshan jingyue preciznost
Rotirajuća glava s prednje strane	Nanjing Jianke
Alati za umetanje i umetanje (rotacijska baza)	China Taiwan songjia
